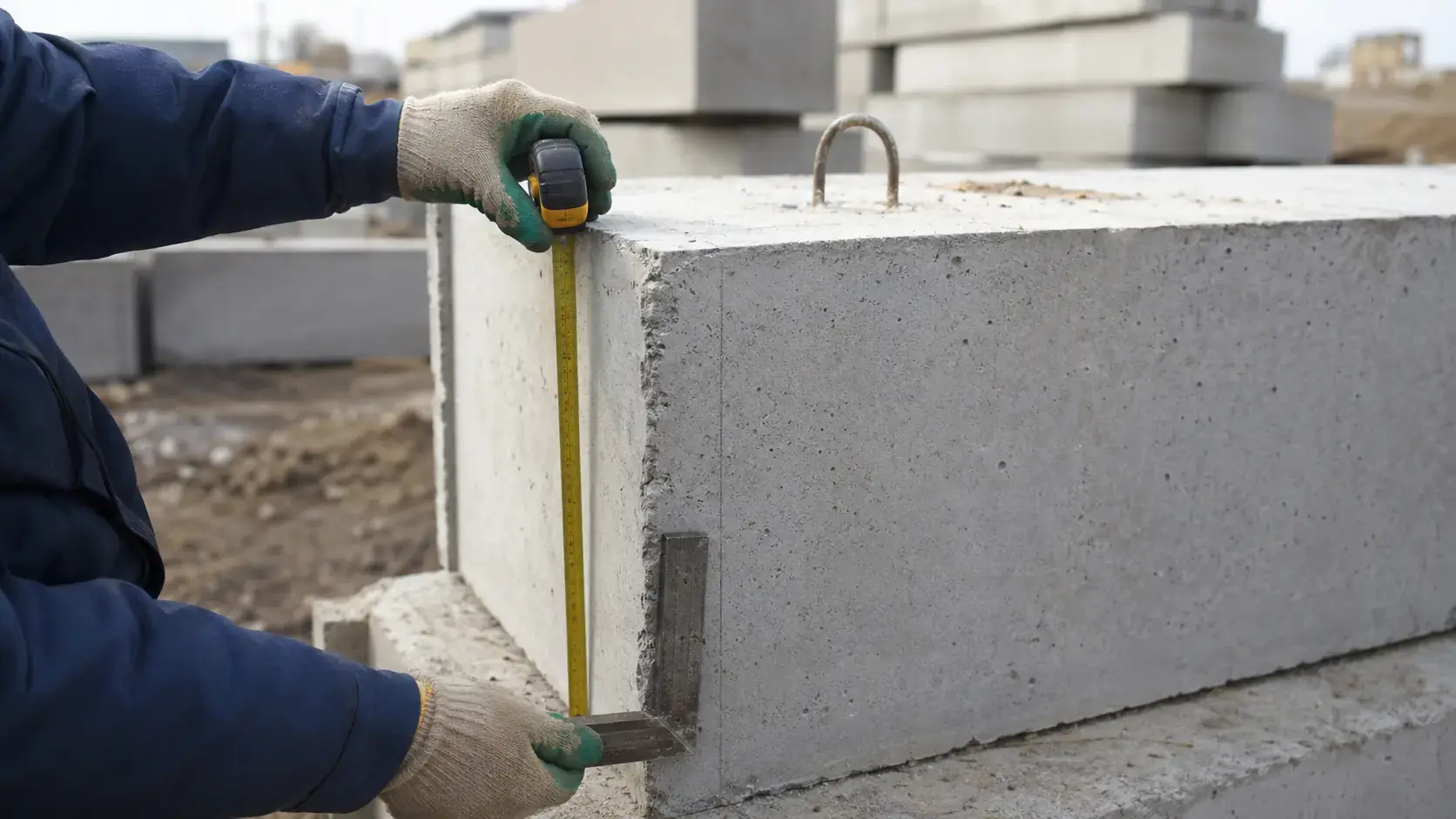

Маркировка и размеры блоков ФБС: как расшифровать
Марка ФБС помогает быстро понять габариты изделия. После букв указывают длину, ширину и высоту в дециметрах с округлением. Но для проектной раскладки и заказа нужны фактические размеры из стандарта и документации производителя.
Что означает ФБС
ФБС — фундаментный блок сплошной. Это сборное бетонное или железобетонное изделие для стен фундаментов, подвалов и других конструкций по проекту. Несмотря на слово «сплошной», в изделии могут быть предусмотрены монтажные особенности, установленные стандартом.
## Как читать маркировку и размеры ФБС
Условное обозначение вида ФБС 24.4.6 читают так:
- 24 — номинальная длина около 24 дм;
- 4 — ширина около 4 дм;
- 6 — высота около 6 дм.
Фактическая длина распространённого блока с номинальным модулем 24 дм меньше 2400 мм, чтобы учитывать кладочные швы и модульную координацию. Поэтому нельзя строить раскладку, просто умножая число из марки на 100.
Дополнительные буквы могут описывать вид бетона. Точную расшифровку берут из паспорта и действующего стандарта.
Как выбрать ширину блока ФБС
Ширина блока связана с толщиной стены фундамента и площадью опирания. Самовольная замена ФБС 24.4.6 на 24.3.6 уменьшает ширину на значительную величину и меняет работу конструкции.
Если нужного формата нет, проектировщик должен проверить замену и раскладку. Нельзя компенсировать меньшую ширину нависающей кладкой «по месту».
Высота блоков ФБС и количество рядов
Типовые ФБС выпускаются в нескольких высотах. Общая отметка стены включает высоту изделий и растворных швов. Комбинация блоков разной высоты помогает набрать проектный уровень, но должна быть отражена в раскладке.
Верхний выравнивающий или армированный пояс, если он предусмотрен, считают отдельно.
Номинальный модуль и фактический габарит
Цифры в маркировке удобны для координации элементов, но монтажник работает с фактическими миллиметрами. Разница оставляет место для проектного растворного шва. Если принять номинальную длину за реальную, несколько блоков в ряду не поместятся в заданную ось.
В спецификации лучше указывать одновременно марку и фактические размеры. При проверке раскладки суммируют длины изделий, толщины вертикальных швов и размеры монолитных вставок. Полученная величина должна совпасть с расстоянием между проектными осями и углами.
Особенно внимательно проверяют короткие блоки. Они используются для перевязки, добора у углов и обхода вводов, но не должны появляться в плане случайно. Каждый элемент должен иметь место и направление монтажа.
Как составить раскладку ФБС
Раскладку делают по каждому ряду отдельно. Сначала наносят углы, пересечения стен, дверные проёмы, вводы коммуникаций и участки, где фундамент меняет высоту. Затем размещают крупные элементы и заполняют оставшиеся участки предусмотренными доборами или монолитными вставками.
Между рядами обеспечивают перевязку вертикальных швов согласно проекту. Если одинаковая схема повторяется без смещения, это повод пересмотреть набор марок. Наличие раствора не превращает совпадающие стыки в полноценную перевязку.
На монтажной схеме полезно пронумеровать блоки в последовательности установки. Номер связывают с ведомостью, массой изделия и местом разгрузки. Тогда кран не ищет нужную марку среди нескольких штабелей во время работы.
Масса блока и выбор техники
Вес зависит от размеров и вида бетона, поэтому его берут из документации на конкретное изделие. По самой маркировке нельзя назначать кран. Для техники учитывают не только максимальную массу, но и требуемый вылет стрелы: грузоподъёмность уменьшается при удалении блока от оси крана.
До доставки проверяют подъезд, несущую способность площадки под опоры, расстояние до котлована и воздушных линий, а также безопасную зону работы. Схема должна позволять снять блок с машины и установить его в проектное положение без перетаскивания по основанию.
Строповку и монтаж выполняют обученные специалисты исправными приспособлениями. Монтажные петли или места захвата осматривают при приёмке; повреждённое изделие не поднимают «как обычно» без решения ответственного лица.
Какие обозначения сверять в документах
Марка на изделии, в паспорте, накладной и монтажной ведомости должна совпадать. Дополнительные обозначения материала бетона и характеристик расшифровывают по документу производителя и применимому стандарту. Если сокращение непонятно, запросите письменное пояснение до отгрузки.
Также сверяют:
- номер партии и дату изготовления;
- отпускную прочность, когда она имеет значение для монтажа;
- массу и количество изделий;
- нормируемые проектом характеристики бетона;
- отметки контроля качества;
- допустимые условия хранения и транспортирования.
Паспорт не заменяет визуальную приёмку: он подтверждает характеристики партии, но крупные сколы, трещины и повреждения петель фиксируют отдельно.
Пример проверки ряда без привязки к маркам
Допустим, между углами нужно набрать проектную длину L. Сложите фактические длины выбранных блоков, добавьте проектные вертикальные швы и предусмотренные монолитные участки. Если сумма отличается от L, нельзя распределять ошибку случайным утолщением швов. Измените набор типоразмеров и повторно проверьте перевязку следующего ряда.
Такая арифметика проста, но предотвращает подрезку готовых ФБС на объекте и появление незапланированных пустот.
Что ещё проверить кроме размеров
- класс или марку бетона по проекту;
- морозостойкость и водонепроницаемость, если они нормируются для объекта;
- массу блока;
- расположение монтажных петель или захватов;
- паспорт качества;
- дату изготовления и состояние изделия;
- отсутствие недопустимых трещин и крупных сколов.
В каталоге фундаментных блоков ФБС подбирайте изделия по ведомости и плану раскладки. Формулировки «большой» или «малый ФБС» недостаточно.
Как оформить заказ
Для каждой марки укажите:
Отдельно посчитайте доборные блоки. Попытка собрать все стены только из длинных изделий приводит к незапланированным монолитным участкам.
Ошибки расшифровки маркировки ФБС
- Считать цифры марки точными сантиметрами.
- Не проверять ширину.
- Заказывать по общему объёму без раскладки.
- Игнорировать массу и возможности крана.
- Принимать блоки без маркировки и паспорта.
- Менять типоразмер непосредственно при разгрузке.
Маркировка — сокращённое обозначение, а не замена рабочей документации. Для монтажа нужны точные размеры и место каждого блока на плане.
Подобрать ФБС по проектной ведомости: фундаментные блоки в «БАЛТБЛОК».
